Resistencia de capa de carbón, serie RT
La capa de carbón de este tipo de resistencia le confiere un amplio intervalo de resistencia y gran estabilidad, siendo insensibles a cambios de voltaje y frecuencia. Estos materiales son fáciles de producir y tiene un costo bajo de fabricación, lo que hace que las resistencias de capa de carbón sean usadas universalmente en los circuitos de Corriente continua (DC) y Corriente alterna (AC) de productos electrónicos pequeños, como radios, televisiones, calculadoras, cámaras grabadoras, medidores, y demás.

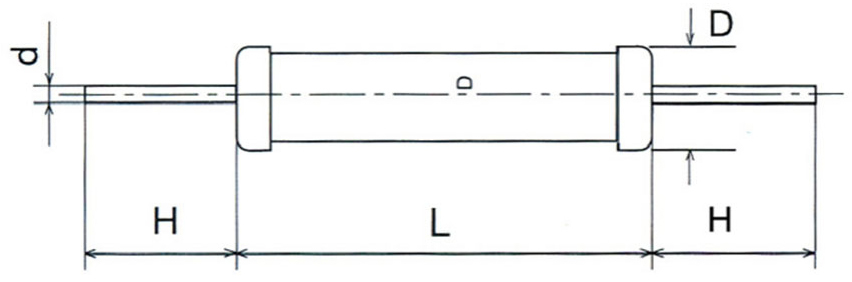

Formas y dimensiones
| Modelo | Dimensiones (mm) | ||
| L | D | H | |
| RT-1MWS RT-1/6W | 3.2±0.3 | 1.8±02 | 28±2 |
| RT-1/2WS RT-1/4W | 6.5±0.5 | 2.3±0.3 | 26±2 |
| RT-1WS RT-1/2W | 9.0±0.5 | 3.2±0.5 | 26±2 |
| RT-2WS RT-1W | 12±1.0 | 4.5±0.5 | 30±2 |
| - RT-2W | 16±1.0 | 5.0±0.5 | 28±2 |
| Potencia nominal | Tensión de servicio máxima | Sobrecarga de corriente maxima | Intervalo de resistencia +-5% | |
| - | RT-1/6W | 200 | 400 | 1-22M |
| RT-1/4WS | RT-1/4W | 250 | 500 | 0.5-22M |
| RT-1/2WS | RT-1/2W | 350 | 700 | 0.5-22M |
| RT-1WS | RT-1W | 500 | 1000 | 0.5-22M |
| RT-2WS | RT-2W | 500 | 1000 | 0.5-22M |
| Resistencia máxima | No hay daños visibles; △Rmax: ±0.3% or 0.5 |
| Soldabilidad | Fácil de soldar; No hay daños visibles; △Rmax: ±0.3% or 0.5 |
| Temperatura máxima | △Rmax≤ ±0.5% |
| Vibración | No hay daños visibles; △Rmax±0.5% or 0.5 |
| Resistencia a la humedad | △Rmax: ±3% |
| Ciclo de vida | △Rmax: ±2.5% |
| Coeficiente de temperatura | |
| Coeficiente de aislamiento | 2 x tensión de servicio; Sin ruptura; △Rmax: ±0.5% |
| Resistencia del aislante | Min 10 |
| Sobrecarga instantánea | △Rmax: ±0.5% |
| Resistencia al disolvente | No hay daños visibles |
Southern Group comenzó la fabricación de productos electrónicos en 1989, desde entonces hemos desarrollado una línea completa de fabricación, y poseemos una rica experiencia en la producción de componentes electrónicos pasivos. Además de nuestras resistencias de capa de carbón en stock mencionadas anteriormente, tenemos otros tipos que se muestran a continuación.
