Resistencia fusible
La principal característica de la resistencia fusible es su fusible de repetición, lo que lo hace termorresistente, y por tanto apto a aplicaciones de alta temperatura y de alta potencia.
A continuación presentamos nuestras resistencias fusibles en stock. Si no encuentra lo que busca en nuestro catálogo, o tiene alguna petición específica no dude en contactar con nosotros.

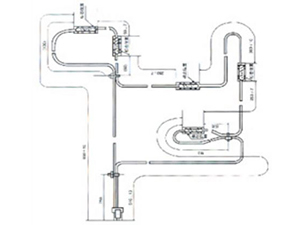

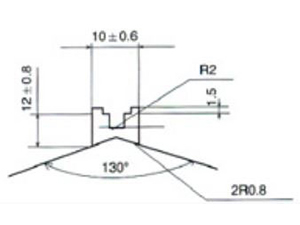

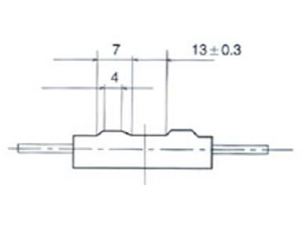

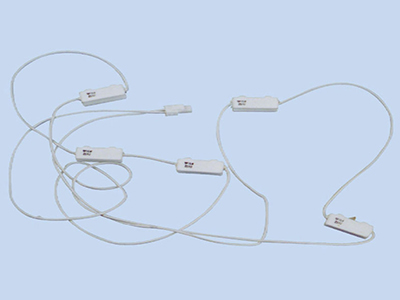

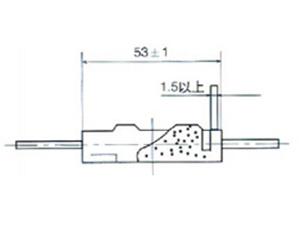

Southern Group fabrica resistencias fusible para calentador de agua. En respuesta a las condiciones de trabajo de nuestros clientes, el número de resistencias fusible es variable, como por ejemplo 3, 5, 8, 10, etc.
- La potencia nominal individual es de 16W.
- Resistencia específica: ±5%(J) por cada resistor, y ±7% por grupo de resistores.
- Coeficiente de temperatura: α≤±250PPM/℃
- Temperaturas máximas: -20℃~+40℃
Las dos series de resistores Southern Group que se muestran a continuación son adecuados para situaciones de trabajo de baja potencia, y con menos necesidad de tratar situaciones de sobretensión y sobrecarga.

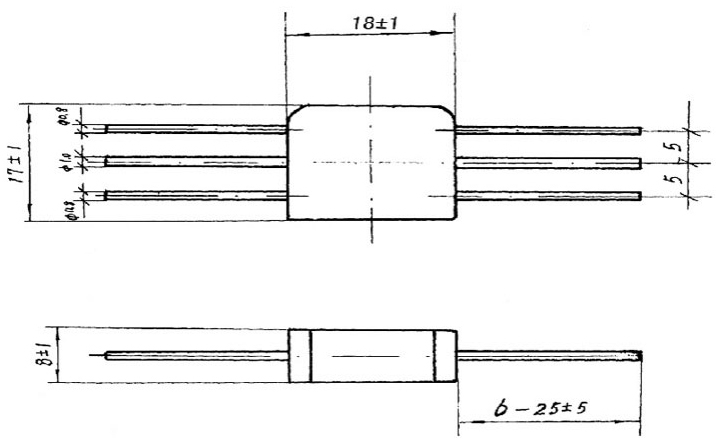

Resistencia fusible, serie WF
| Característica | Método de prueba | Requisitos |
| Resistencia | Temperatura ambiente; Testeo de resistencia clase 0.2 | Dentro de la tolerancia requerida |
| Fuerza dieléctrica | 1500V; 1minuto | Sin rotura de aislamiento ni salto de corriente |
| Soldabilidad | Temperatura máxima: 235±5℃，2±0.5s, altura de inmersión: 2-0.5mm | No hay daño visible. Zona recubierta de nueva soldadura mayor del 95%. △R≤±(1%R+0.05) |
| Resistencia a sobrecarga | 2.5x potencia nominal: 5s | △R≤±(1%R+0.05) |
| Fusible con carga | 9 × potencia nominal 16× potencia nominal 25× potencia nominal | Tiempo de fusible< 90s Tiempo de fusible 45s Tiempo de fusible< 40s |
| Fusible sin carga | Temperatura nominal del fusible: 20±2℃ | Tiempo de fusible:< 15s |
| Sobrecarga intermitente | 2.5x rated AV, 1s; 1s-encendido y 25s-apagado: 1000veces | △R≤±(2%R+0.05) |

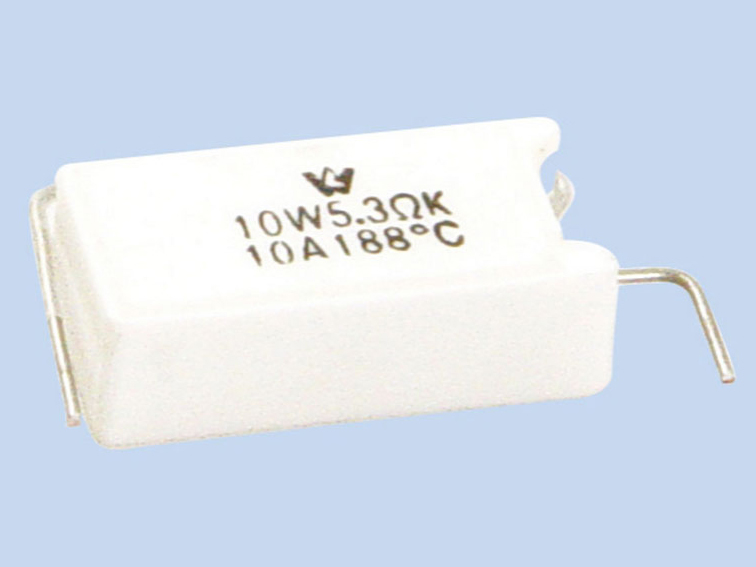

1. Potencia nominal: 10W
2. Resistencia nominal y tolerancia: 5.3Ω±10%
3. Corriente nominal: 10A
4. Temperaturas máximas: 240℃+0/-10℃
5. Temperatura de trabajo: 0℃-+200℃

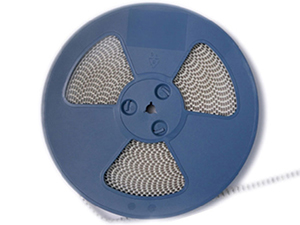

Resistencia fusible SMD, de alambre bobinado
Las resistencias fusibles SMD contienen un alambre bobinado sobre un núcleo de cerámica, y con una encapsulación de aislamiento. Este modelo de resistencia fusible está pensada para el montaje en superficie.

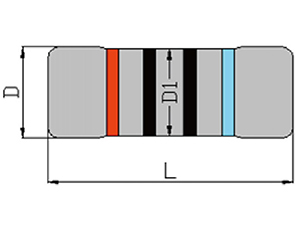

| Número de serie | Dimensiones ( mm ) | ||||
| D | L | D1 | Potencia | Intervalo de resistencia | |
| 0207 | 2.2 ±0.5 | 5.9 ± 0.5 | 2.1 ±0.3 | 0.5W | 0.1~100Ω |
| 0309 | 3.5 ±0.5 | 9 ±0.5 | 3.2 ±0.3 | 1W | 0.1~160Ω |

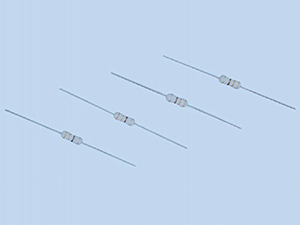

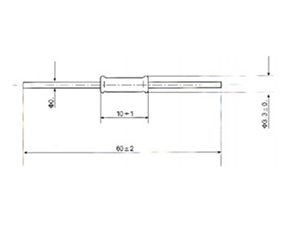

Resistencia fusible serie RXF, de alambre bobinado
Parámetros básicos
Potencia: 1W
Intervalo de resistencia: 0.1Ω-160Ω
Método de marcaje: bandas de colores
La resistencia fusible serie RXF se fabrica mediante el bobinado de alambre sobre un núcleo de cerámica, y después se procede a la encapsulación de aislamiento. Bajo condiciones normales este tipo de fusible actúa como un resistor fijo. En otras condiciones funciona como un elemento protector, y se fusiona en caso de sobrecarga.
Arriba se muestran 5 modelos de nuestras resistencias fusible personalizables. Nuestros 30 años de experiencia en el diseño de componentes electrónicos pasivos nos conceden la capacidad de fabricar resistores, inductores y transformadores de alta calidad con precios económicos. Debajo se muestran otros tipos de resistores que también pueden interesarle.
