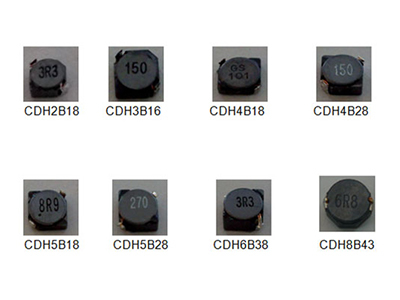

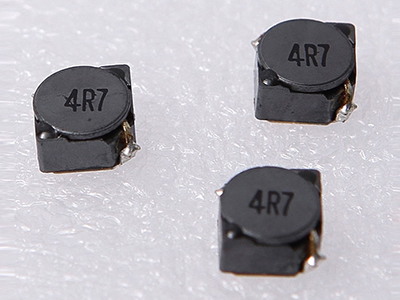

Inductor de potencia SMD, serie CDRH2B/3B/4B

  • Inductor de potencia SMD, serie CDRH2B/3B/4B
  • Inductor de potencia SMD, serie CDRH2B/3B/4B
  • Inductor de potencia SMD, serie CDRH2B/3B/4B

El inductor de potencia SMD serie CDRH2B/3B/4B fabricados por Southern Group están hechos especialmente para los puntos de carga compactos.

Aplicaciones
Fuente de alimentación para VTR, equipos de ofimática, cámaras digitales, LCD TV set, notebook PC, equipos de radiofrecuencia, convertidores AC/DC, etc

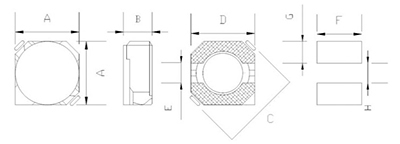

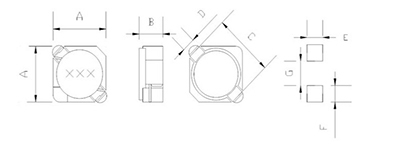

Formas y dimensiones (Unidad:mm)
  • Inductor de potencia SMD, serie CDRH2B/3B/4B
  • Inductor de potencia SMD, serie CDRH2B/3B/4B
Modelo Amax Bmax C D E F G H Cifra
CDH3B12 4.0 1.4 4.4 1.1 1.5 1.4 2.4 5.2 1
CDH3B16 4.0 1.8 4.4 1.1 1.5 1.4 2.4 5.2 1
CDH3B16B 4.0 1.8 5.5 4.0 1.0 4.0 1.5 1.0 2
CDH3B28 4.0 3.0 4.4 1.1 1.5 1.4 2.4 5.2 1
Modelo Amax Bmax C D E F G H Cifra
CDH2B09 3.2 1.15 3.30 1.10 1.30 1.30 1.70 4.30 1
CDH2B11 3.2 1.20 3.30 1.10 1.30 1.30 1.70 4.30 1
CDH2B18/LD 3.2 2.0 3.30 1.00 1.30 1.30 1.70 4.30 1
CDH2B18/HP 3.2 2.0 3.30 1.00 1.30 1.30 1.70 4.30 1
Modelo Amax Bmax C D E F G H Cifra
CDH4B18 5.0 2.0 6.9 4.5 1.5 5.3 1.9 1.5 2
CDH4B28 5.0 3.0 6.9 4.5 1.5 5.3 1.9 1.5 2
CDH5B18 6.0 2.0 8.2 5.5 2.0 6.3 2.15 2.0 2
CDH5B28 6.0 3.0 8.2 5.5 2.0 6.3 2.15 2.0 2
Tabla de especificaciones
Serie: CDRH 2B09/2B11/2B18(LD)/2B18(HP)
Número de serie Inductancia (uH)(※) Tolerancia Rdc(ohm)Max Tensión nominal Amp(※)
2B09 1.2 M 87.5m 800m
2B09/2B11 1.5 M 97.5m/71m 730m/920m
2B09 1.8 M 122.5m 650m
2B09/2B11/2B18LD/2B18HP 2.2 M 150/103/43/69m 600/740/1000/1650m
2B09/2B11/2B18LD/2B18HP 3.3 M 188/137/64/102m 470/600/820/1500m
2B09/2B11/2B18LD/2B18HP 4.7 M 275/167/80/143m 410/515/720/1250m
2B09 5.6 M 400m 370m
2B09/2B11/2B18LD 6.8 M 425/257/120m 330/420/620m
2B09 8.2 M 487.5m 300m
2B09/2B11/2B18LD/2B18HP 10 M 562.5/371/189/349m 280/378/475/774m
2B11 12 M 411m 328m
2B11/2B18LD/2B18HP 15 M 565/228/504m 270/415/630m
2B18LD/2B18HP 22 M 332/735m 324/540m
2B18LD 33 M 502m 265m
2B18LD 39 M 657m 234m
2B18LD 47 M 741m 214m
2B18LD 68 M 1120m 180m

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.
※ Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH时)
Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

Serie: CDRH 3B12/3B16/3B16(B)/3B28
Número de serie Inductancia (uH)(※) Tolerancia Rdc(ohm)Max Tensión nominal Amp(※)
3B12/3B16/ 1.0 M 87/45m 1.20/1.47
3B12/3B16/3B16B 1.5 M 124/52/48m 1.10/1.45/1.46
3B12 1.8 M 142m 1.04
3B16/3B16B 2.2 M 72/70m 1.20/1.20
3B16/3B16B 2.7 M 75/78m 1.18/1.17
3B12/3B16/3B16B/3B28 3.3 M 239/85/86/72m 0.8/1.1/1.02/1.85
3B16/3B16B 3.9 M 95/98m 1.0/0.98
3B12/3B16/3B16B/3B28 4.7 M 338/1.5/107/89m 0.73/0.90/0.885/1.62
3B16/3B16B 5.6 M 119.6/141m 0.822/0.81
3B12/3B16/3B16B/3B28 6.8 M 406/170/163/120m 0.64/0.73/0.74/120
3B16 8.2 M 190m 0.621
3B12/3B16/3B16B/3B28 10.0 M 622/210/208/145m 0.5/0.55/0.55/1.05
3B16/3B16B 12.0 M 247/264m 0.50/0.53
3B12/3B16/3B16B/3B28 15.0 M 977/295/293/213m 0.43/0.45/0.45/0.9
3B16/3B16B 18.0 M 416/364m 0.41/0.42
3B12/3B16/3B16B/3B28 22.0 M 1.16/0.43/0.42/0*33 0.38/0.4/0.4/0.74
3B16/3B16B 27.0 M 546/543m 0.32/0.315
3B12/3B16/3B16B/3B28 33.0 M 1.90/0.68/0.68/0.48 0.315/0.32/0315/0.58
3B16/3B16B 39.0 M 871/770m 0.28/0.30
3B12/3B16/3B16B/3B28 47.0 M 23/0.96/1.07/0.6 0.26/0.26/0.29/0.48
3B16/3B16B 56.0 M 1.09/1.19 0.242/0.248
3B16/3B16B 68.0 M 1.25/133 0.219/0.215
3B16 82.0 M 1.5 0.20
3B16 100.0 M 1.68 0.187
3B16 120.0 M 2.15 0.178
3B16 150.0 M 2.6 0.150
3B16 180.0 M 2.86 0.138
3B16 220.0 M 4.55 0.120
3B16 270.0 M 5.07 0.105
3B16 330.0 M 5.89 0.098
3B16 390.0 M 6.5 0.096
3B16 470.0 M 7.15 0.085
3B16 560.0 M 9.75 0.070
3B16 680.0 M 12.74 0.068

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.

※Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH)

Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

Serie: CDRH 4B18/4B28/5B18/5B28
Número de serie Inductancia (uH)(※) Tolerancia Rdc(ohm)Max Tensión nominal Amp(※)
4B18/4B28/5B18/5B28 1.0 M 28.6/25.7/17.7/15.6m 1.80/2.7/3.0/3.5
4B18/5B18 1.5 M 45.5/23.4m 1.45/2.3
5B28 1.8 M 22.1m 2.7
4B18/4B28/5B18/5B28 2.2 M 52.0/32.8/36.4/24.7 m 1.4/1.8/2.1/2.3
4B18/5B18/5B28 2.7 M 58.5/403/28.6m 1.30/2.0/2.26
4B28 3.0 M 48.1m 1.55
4B18/5B18/5B28 3.3 M 62.4/49.4/32^m 1.15/1.83/2.23
4B18/4B28 3.9 M 65.0/48. lm 0.9/1.5
4B18/4B28/5B18/5B28 4.7 M 78.0/52/65.0/39.0 0.86/1.35/1.6/1.9
4B18/4B28/5B18/5B28 5.6 M 98.8/58.5/72.8/44.2m 0.82/1.21/1.45/1.76
4B18/4B28/5B18/5B28 6.8 M 143/88.4/78/52m 0.78/1.15/1.31/1.63
4B18/5B18/5B28 8.2 M 156/96.2/58.5m 0.7/1.10/1.50
4B18/4B28/5B18/5B28 10.0 M 159/120/124/78m 0.62/1.0/1.05/1.30
4B28/5B18/5B28 12.0 M 140/153/84.5m 0.84/0.95/1.20
4B18/4B28/5B18/5B28 15.0 M 247/156/196/115m 0.5/0.75/0.85/1.10
5B18/5B28 18.0 M 210/119.6m 0.79/1.0
4B18/4B28/5B18/5B28 22.0 M 260/247/290/156m 0.42/0.7/0.7/0.89
4B28/5B18/5B28 27.0 M 299/330/189m 0.59/0.66/0.8
4B18/4B28/5B18/5B28 33.0 M 0.55/033/0.59/0.21 0.34/0.57/0.59/0.73
4B18/4B28/5B18/5B28 39.0 M 0.59/035/0.52/0.51 0.32/0.52/0.51/0.69
4B18/4B28/5B18/5B28 47.0 M 0.85/0.45/0.60/0.26 0.30/0.50/0.48/0.61
4B18/4B28/5B18/5B28 56.0 M 0.91/0.47/0.67/0.34 0.28/0.42/0.43/0.56
4B18/4B28/5B18/5B28 68.0 M 1.0/0.55/0.84/0.36 0.25/0.35/0.40/0.50
4B18/4B28/5B18/5B28 82.0 M 13/0.78/0.98/0.42 0.23/0.33/0.36/0.46
4B18/4B28/5B18/5B28 100.0 M 1.56/0.86/1.2/0.57 0.20/0.30/0.33/0.42
4B18/4B28/5B18/5B28 120.0 M 2.1/1.3/1.3/0.68 0.19/0.28/0.3/0.4
4B18/4B28/5B18 150.0 M 2.34/1.5/1.61 0.155/0.25/0.27
4B18/4B28/5B18 180.0 M 2.6/1.6/2.05 0.145/0.23/0.25
4B18/4B28/5B18/5B28 220.0 M 3.38/1.82/2.29/1.30 0.14/0.21/0.23/0.29
4B18/4B28/5B18/5B28 270.0 M 4.03/2.86/2.99/1.52 0.135/0.185/0.20/0.26
4B18/4B28/5B18/5B28 330.0 M 4.56/3.25/3.51/2.21 0.13/0.17/0.19/0.23
4B18/4B28/5B18/5B28 390.0 M 5.07/4.55/4.16/2.40 0.125/0.155/0.16/0.21
4B18/4B28/5B18/5B28 470.0 M 5.46/5.07/4.81/2.60 0.12/0.14/0.15/0.19
4B18/4B28/5B18/5B28 560.0 M 8.19/5.46/5.20/2.96 0.11/0.13/0.14/0.18
4B18/4B28/5B18/5B28 680.0 M 10.0/6.11/6.37/3.77 0.10/0.12/0.13/0.17

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.

※ Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH)

Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

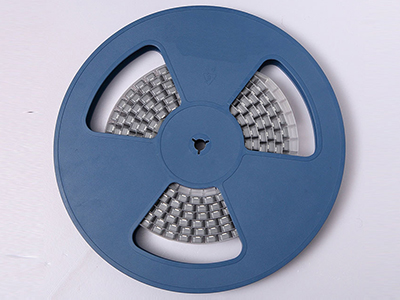

Embalaje del inductor de potencia SMD serie CDRH2B/3B/4B

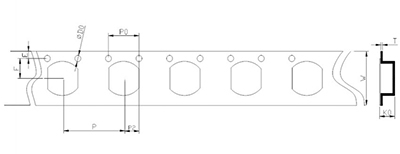

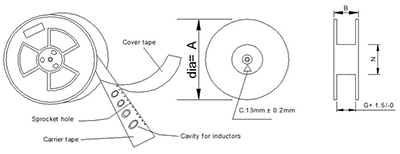

Dimensiones de la cinta y el rodillo:(unidad:mm)
  • Inductor de potencia SMD, serie CDRH2B/3B/4B
  • Inductor de potencia SMD, serie CDRH2B/3B/4B
Especificaciones:
Tipo de embalaje Tamaño rodillo (mm) Tamaño cinta(mm) Cant, Pc/rod.
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500

** En la lista no se muestran todos los tipos de embalaje, ya que los productos se embalan en función de cada producto para su transporte. Por lo que el embalaje no es adecuado para los modelos de la lista.**
