Inductor de potencia SMD, 8.3mm

Fabricante de componentes electrónicos, componentes magnéticos, Fabricante de inductor de potencia SMD

Inicio
Catálogo
Inductores
Inductor de potencia SMD
Inductor de potencia SMD, 8.3mm

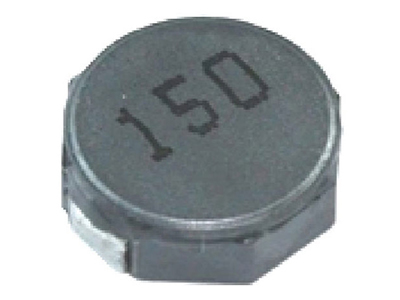

El inductor de potencia SMD 8.3mm tiene un diámetro máximo de hasta 8.3mm. Su estructura de bobina plana y núcleo magnético permitiendo una gran saturación de corriente, aseguran una menor pérdida de cobre.

Aplicaciones
Fuente de alimentación para VTR, equipos de ofimática, cámaras digitales, LCD TV set, notebook PC, equipos de radiofrecuencia, convertidores AC/DC, etc

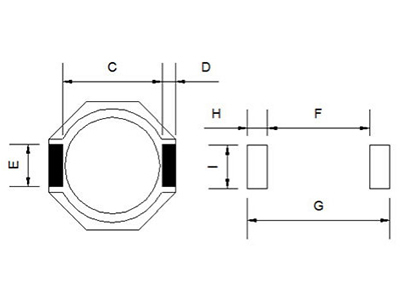

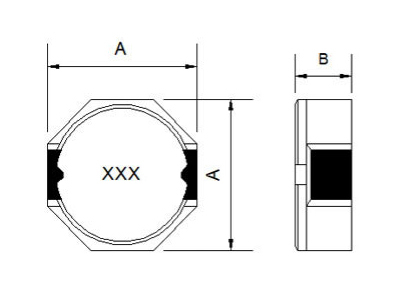

Formas y dimensiones (Unidad:mm)

Modelo	Amax	Bmax	C	D	E	F	G	H	I
CDRH83	8.30	3.0	5.90	1.20	2.50	6.10	10.10	2.00	2.80
CDRH84	8.30	4.0	5.90	1.20	2.50	6.10	10.10	2.00	2.80
CDRH85	8.30	4.5	5.90	1.20	2.50	6.10	10.10	2.00	2.80
CDRH86	8.30	6.0	5.90	1.20	2.50	6.10	10.10	2.00	2.80

Tabla de especificaciones
Serie: CDRH 83/84/85/86

Número de serie	Inductancia (uH)(※)	Tolerancia	Rdc(ohm)Max	Tensión nominal Amp(※)
CDRH85	1.8	M	16.0m	5.15
CDRH84	2.2	M	20.0m	5.4
CDRH83/85	2.5	M	26.0/20.0m	4.13/5.0
CDRH83/85	3.3	M	32.5/22.0m	3.7/4.5
CDRH83/84/85/86	3.9	M	58.5/29/30/16.3m	3.0/4.3/4.0/4.1
CDRH83/85	4.7	M	62.0/33.0m	2.6/3.87
CDRH86	5.0	M	17.5m	3.8
CDRH86	6.2	M	20m	3.3
CDRH83/84/85	6.8	M	85/36/44m	2.5/3.0/3.1
CDRH83/84/85/86	10.0	M	91/49/69/25.6m	2.5/2.7/2.5/2.6
CDRH83/84/85/86	15.0	M	137/75/75/363m	1.61/2.3/2.35/2.3
CDRH83/84/85/86	22.0	M	195/109/82/453m	1.4/1.88/1.9/1.7
CDRH83/84/85/86	33.0	M	319/163/125/65.3m	1.16/1.52/1.62/1.50
CDRH83/84/85/86	47.0	M	423/211/176/90.5m	0.9/1.28/1.35/1.20
CDRH83/84/85/86	68.0	M	560/304/247/130m	0.75/1.10/1.20/1.0
CDRH83/84/85/86	100.0	M	793/416/377/175m	0.58/0.88/1.02/0.80
CDRH83/84/85	120.0	M	935/495/430m	0.51/0.83/0.90
CDRH83/84/85	150.0	M	1.09/0.60/0.52	0.47/0.78/0.83
CDRH83/84/85	180.0	M	1.65/0.78/0.63	0.42/0.70/0.78
CDRH83/84/85	220.0	M	1.82/0.91/0.79	0.4/0.64/0.69
CDRH84/85	270.0	M	1.1/0.96	0.55/0.62
CDRH85	330.0	M	1.23	0.54

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.

※ Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH)

Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

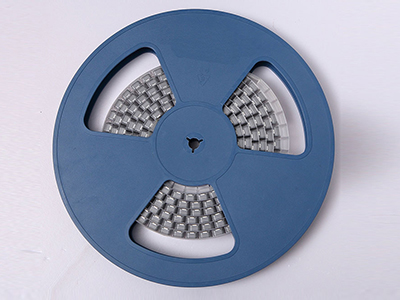

Embalaje del inductor de potencia SMD 8.3mm

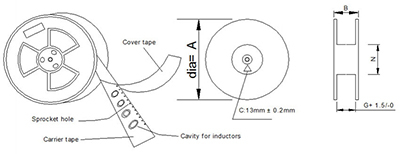

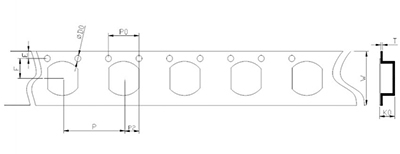

Dimensiones de la cinta y el rodillo (unit:mm)

Especificaciones:

Tipo de embalaje	Tamaño rodillo(mm)				Tamaño cinta(mm)									Cant.,PC/rod.
	A	B	G	N	E	F	D0	P	P0	P2	W	T	K0
LSMT-01	178	11	8.5	60	1.75	3.5	1.5	4	4	2	8	0.25	2.1	2000
2	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.3	1.7	1000
3	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.3	2.1	1000
4	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	3	2000
5	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	2.4	2000
6	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.35	5.5	2000
7	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.3	3.5	1500
8	330	21	16.5	100	1.75	11.5	1.5	12	4	2	24	0.4	5.9	1000
9	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.3	4	1000
10	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	4.2	1000
11	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	4.8	500
12	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	5.2	500
13	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	6	500
14	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	8.2	500
