Inductor de potencia SMD, 6.5mm 7.5mm blindado

  • Inductor de potencia SMD, 6.5mm 7.5mm blindado
  • Inductor de potencia SMD, 6.5mm 7.5mm blindado
  • Inductor de potencia SMD, 6.5mm 7.5mm blindado

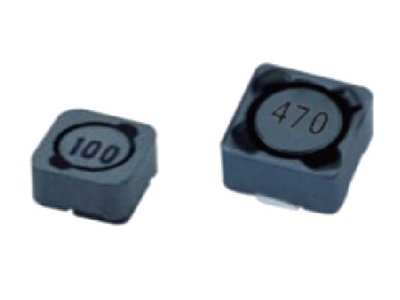

Este es el inductor de potencia 6.5mm 7.5mm blindado de forma cuadrada. Esta estructura le ayuda a ahorrar mucho espacio.

Aplicaciones
Fuente de alimentación para VTR, equipos de ofimática, cámaras digitales, LCD TV set, notebook PC, equipos de radiofrecuencia, portable, convertidores DC/DC, etc.

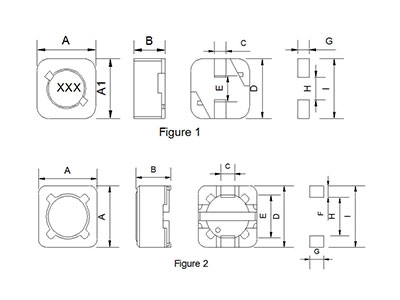

Formas y dimensiones (Unidad:mm)
Inductor de potencia SMD, 6.5mm 7.5mm blindado
Modelo Amax A1max Bmax C D E F G H I Cifra
CDRH62 6.5 6.2 3.0 1.50 6.0 2.8 -- 2.50 4.00 8.10 1
CDRH64 6.5 6.2 5.0 1.50 6.0 2.8 -- 2.50 4.00 8.10 1
CDRH73 7.5 --- 3.40 1.80 7.20 5.4 1.5 2.20 4.80 7.80 2
CDRH74 7.5 --- 4.50 1.80 7.20 5.4 1.5 2.20 4.80 7.80 2
Tabla de especificaciones
Serie: CDRH 62/64/73/74
Número de serie Inductancia (uH)(※) Tolerancia Rdc(ohm)Max Tensión nominal Amp(※)
CDRH73/74 1.0 M 403/20.0m 4.0/5.0
CDRH74 1.5 M 20.8m 4.60
CDRH73/74 2.2 M 553/24.7 m 3.5/4.4
CDRH62 33 M 68m 1.95
CDRH74 3.9 M 32.5m 3.30
CDRH62/73/74 4.7 M 80/43/39m 1.65/2.7/3.05
CDRH62 5.6 M 96m 1.40
CDRH62/74 6.8 M 100/45.5m 1.33/2.90
CDRH62 8.2 M 102m 1.14
CDRH62/64/73/74 10.0 M 150/120/119/65m 1.10/1.35/1.7/2.0
CDRH62/64/73/74 12.0 M 200/130/136/71m 1.0/1.22/1.6/1.9
CDRH62/64/73/74 15.0 M 230/180/124/78m 0.9/1.1/1.4/1.7
CDRH62/64/73/74 18.0 M 270/240/194/110m 0.8/1.02/13/1.6
CDRH62/64/73/74 22.0 M 340/270/195/126m 0.74/0.91/1.2/1.4
CDRH62/64/73/74 27.0 M 380/300/228/140m 0.66/0.82/1.0/1.3
CDRH62/64/73/74 33.0 M 450/330/260/177m 0.59/0.74/0.97/1.1
CDRH62/64/73/74 39.0 M 490/370/270/226m 0.54/0.69/0.94/1.0
CDRH62/64/73/74 47.0 M 690/520/310/260m 0.5/0.62/0.9/0.9
CDRH62/64/73/74 56.0 M 780/560/510/289m 0.46/0.58/0.8/0.82
CDRH62/64/73/74 68.0 M 1.07/0.63/0.59/034 0.42/0.51/0.72/0.78
CDRH62/64/73/74 82.0 M 1.21/0.71/0.68/036 0.38/0.46/0.6/0.7
CDRH62/64/73/74 100.0 M 1.39/1.03/0.73/0.4 1.1/0.83/0.54/0.68
CDRH62/64/73/74 120.0 M 1.9/1.15/0.91/0.55 0.31/0.38/0.51/0.65
CDRH62/64/73/74 150.0 M 2.18/1.68/1.04/0.69 0.28/0.35/0.44/0.59
CDRH62/64/73/74 180.0 M 2.77/1.87/1.24/0.77 0.26/0.32/0.38/0.57
CDRH62/64/73/74 220.0 M 3.12/2.08/1.69/1.24 0.23/0.29/0.35/0.47
CDRH62/64/73/74 270.0 M 438/237/1.95/130 0.22/0.26/0.34/0.45
CDRH62/64/73/74 330.0 M 4.94/2.67/2.08/1.52 0.19/0.23/0.30/0.43
CDRH64/73/74 390.0 M 2.94/3.12/1.77 0.22/0.28/0.375
CDRH64/73/74 470.0 M 3.93/3.64/2.60 0.2/0.26/0.33
CDRH64/73/74 560.0 M 5.43/4.16/2.80 0.18/0.25/0.29
CDRH64 680.0 M 7.32 0.17
CDRH64/74 820.0 M 8.24/3.25 0.15/0.24
CDRH64 1000.0 M 9.26 0.14

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.

※ Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH)

Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

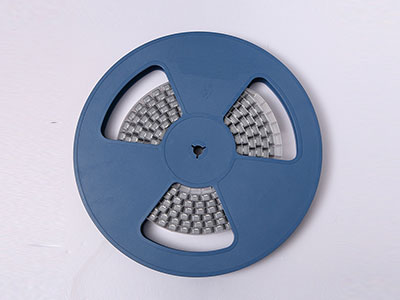

Embalaje del inductor de potencia 6.5mm 7.5mm blindado

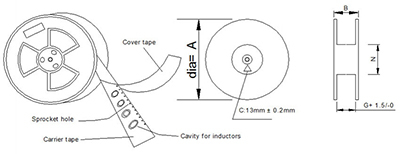

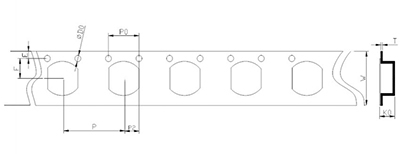

Dimensiones de la cinta y el rodillo:(unidad:mm)
  • Inductor de potencia SMD, 6.5mm 7.5mm blindado
  • Inductor de potencia SMD, 6.5mm 7.5mm blindado
Especificaciones:
Tipo de embalaje Tamaño rodillo(mm) Tamaño cinta(mm) Cant, Pc/rod.
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500

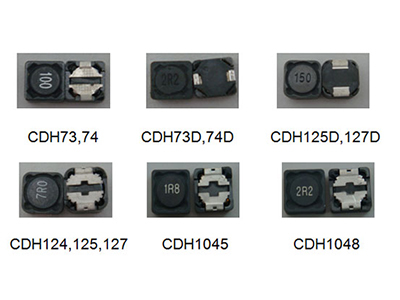

Además de los inductores de potencia anteriormente mencionados, a continuación se muestran más tipos de inductores que pueden interesarle. Los 30 años de experiencia de la empresa en la fabricación de componentes electrónicos para placas de circuito impreso, como resistores, transformadores eléctricos y fusibles, además de los productos hechos a medida de las necesidades de los clientes.
