- Resistencia de aluminio, serie RX600
Resistencia de aluminio, serie RX600

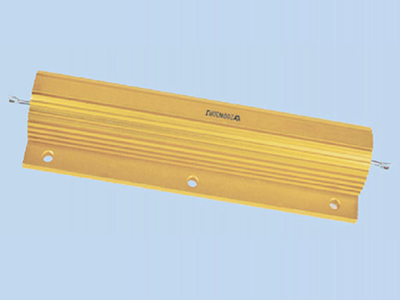

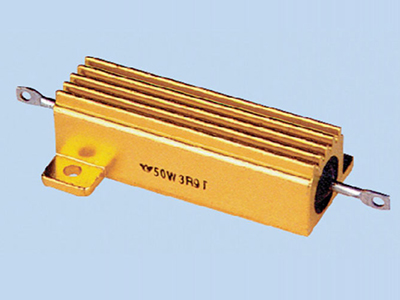

La resistencia de aluminio serie RX600 está formada por un lado de un resistor de cerámica, y por otro lado envuelto en un alambre aleación de cromo y níquel, o cobre cromo y níquel. El resistor está a su vez protegido por una carcasa de aluminio, unido por una resina especial de silicona. Dicha carcasa protege al resistor de condiciones extremas durante su funcionamiento.
Dimensions

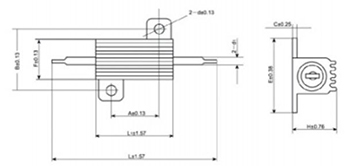

5W、75W (A) Esquema de dimensiones

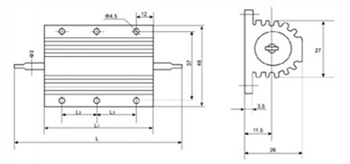

75W(B)、100W、150W、200W dimensiones
| Modelo | Potencia nominal (W) | A ±0.13 | B±0.13 | C±0.25 | D±0.13 | E±0.38 | F±0.39 | L±1.57 | L1±1.57 | L3 | H±0.76 | D1 |
| RX605 | 5 | 11.3 | 12.5 | 1.3 | 2.4 | 16.4 | 8.5 | 28.6 | 15.2 | 8.2 | 1.2 | |
| RX610 | 10 | 14.3 | 15.9 | 2.2 | 2.4 | 20.3 | 10.8 | 35.0 | 19.0 | 10.3 | 2.0 | |
| RX615 | 25 | 18.3 | 19.8 | 2.2 | 3.2 | 27.4 | 13.5 | 49.3 | 27.0 | 13.9 | 2.0 | |
| RX620 | 50 | 39.7 | 21.5 | 2.2 | 3.2 | 28.8 | 15.6 | 70.6 | 50.0 | 15.5 | 2.0 | |
| RX625 | 75A | 39.7 | 21.5 | 2.2 | 3.2 | 28.8 | 15.6 | 93.0 | 72.4 | 15.5 | 2.0 | |
| RX625 | 75B | 93.5 | 66.5 | 17.6 | ||||||||
| RX630 | 100 | 125.0 | 98.0 | 37 | ||||||||
| RX635 | 150 | 162.0 | 135.0 | 55.5 | ||||||||
| RX640 | 200 | 192.0 | 165.0 | 70.5 | ||||||||
| RX645 | 250 | 227.0 | 200.0 | 88 |
| Modelo | Potencia nominal (W) | Fuerza dieléctrica （V） | Intervalo de resistencia | Tensión máxima | |
| Inductiva | No inductiva | ||||
| RX605 | 3（5） | 1000 | 0.1Ω-3.6kΩ | 0.5Ω-1kΩ | |
| RX610 | 10(6) | 1000 | 0.1Ω-6.2kΩ | 0.5Ω-1.5kΩ | |
| RX615 | 25(12.5) | 2000 | 0.1Ω-16kΩ | 0.5Ω-10kΩ | 550V |
| RX620 | 50(20) | 2000 | 0.1Ω-43kΩ | 0.5Ω-20kΩ | 1250V |
| RX625 | 75A(30) | 2000 | 0.1Ω-56kΩ | 0.1Ω-27kΩ | 1900V |
| RX625 | 75B(30) | 2000 | 0.1Ω-56kΩ | 0.1Ω-27kΩ | 1900V |
| RX630 | 100(40) | 2500 | 0.1Ω-75kΩ | 0.1Ω-36kΩ | 1900V |
| RX635 | 150(60) | 2500 | 0.1Ω-100kΩ | 0.5Ω-47kΩ | 1900V |
| RX640 | 200(80) | 2500 | 0.1Ω-150kΩ | 1.0Ω-75kΩ | 2200V |
| RX645 | 250(100) | 2500 | 0.1Ω-180kΩ | 1.5Ω-90kΩ | 2200V |

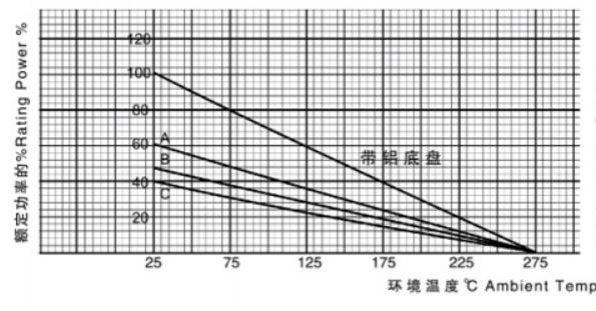

Requisitos para la curva de deriva en altas temperaturas y su instalación en una placa de frío:
Las curvas A, B, y C representan las resistencias de aluminio serie RX600.
La curva A representa los modelos 605 y 610.
La curva B representa el modelo 615.
La curva C representa los modelos 620, 625, 635, 640 y 645.
Tamaño de la placa de frío:
Modelos 605、610 : 203×203×1 placa de aluminio
Modelo 615: 231×231×1
Modelos 520、625、630、635、640 y 645: 305×305×3.2 placa de aluminiolate
| Parámetros | Requisitos |
| Soldabilidad | Superficie recubierta con soldadura nueva>95%, △R≤± （1%R+0.05Ω） |
| Resistencia maxima | 5W、10W 2.5kg/25W、5kg △R≤±（1%R+0.05Ω） |
| Resistencia al calor desprendido por la soldadura | 275℃ △R≤±（1%R+0.05Ω） |
| Fuerza dieléctrica | ≤10W 1000V, 25W-75W 2000V. 100 W-250 W 2500V △R≤±（1%R+0.05Ω）) |
| Resistencia del aislante | >10000MΩ |
| Temperaturas máximas | -55℃-+275℃ △R≤±（1%R+0.05Ω） |
| Sobrecarga en periodo corto | 10x potencia nominal, 5s: △R≤±（2%R+0.05Ω） |
| Resistencia a la humedad | 40℃ △R≤±（2%R+0.05Ω） |
| Ciclo de vida | 1000h, 25℃±2℃: △R≤±（5%R+0.05Ω） |
| Resistencia a impactos | △ R< ± ( 1%R+0.050 ) |
| Vibración | AR< ± ( 1%R+0.050 ) |
| Coeficiente de temperatura | ±200PPM/℃ |
Requisitos de encargo: durante el pedido es imperativo que se marquen el número de serie, potencia, resistencia, inductancia, tolerancia del resistor y el código de normativa técnica.
Ejemplo de pedido
RX615-25W-100Ω-N-±5%-código de normativa técnica (solo si se requiere)
Código de tolerancia del resistor: F=±1% G=±2% J=±5% K=±10%
