Resistencia bobinada cementada
La resistencia bobinada cementada se caracteriza principalmente por su recubrimiento de cerámica circular antitérmica, que le proporciona resistencia al calor. Este tipo de resistor está diseñado para su aplicación en electrónica de automoción, electrodomésticos, lámparas de ahorro energético, dispositivos de control automático (convertidores, etc.) y demás industrias relacionadas.
Propiedades de las resistencias bobinadas cementadas| Propiedades | Método de prueba | Requisitos | |
| Tolerancia del resistor | E24; ±5% ±10% | ||
| Soldabilidad | 265±5℃, 2s+0.5s, altura de inmersión:1.5~2.0mm | 265±5℃; 2s+0.5s; 1.5-2.0mm | △R≤± (1%R+0.05Ω) No hay daño visible; superficie sin soldadura>95% |
| Resistencia máxima | 10N: 30±1.5s | 10N 30±1.5s | △R≤±(1%R+0.05Ω) No hay daño visible |
| Sobrecarga en periodo corto | 10x Potencia nominal: 5s | 10x Potencia nominal 5s | △R≤±(1%R+0.05Ω) |
| Resistencia al calor desprendido por la soldadura | 350℃±10℃; altura de inmersión:3~3.5mm | 350℃±10℃ 3-3.5mm | △R≤± (1%R+0.05Ω) No hay daño visible |
| Vibración | Min. (10-500Hz y 0.75mm, or 98m/s2 ) Dirección: x、y, y z, total 6h | Min. (10-500Hz y 0.75mm, o 98m/s2 ) Dirección: x、y, y z, total 6h | △R≤±(1%R+0.05Ω) No hay daño visible |
| Vida útil bajo temperatura ambiente | 1.5h-encendido y 0.5h-apagado : 1000h | 1.5h-encendido y 0.5h-apagado : 1000h | △R≤±(5%R+0.1Ω) |
| Resistencia a la humedad | 40℃； RH=90~95%: 96h | 40℃; RH: 90-95% ; 96h | △R≤±(5%R+0.1Ω) |

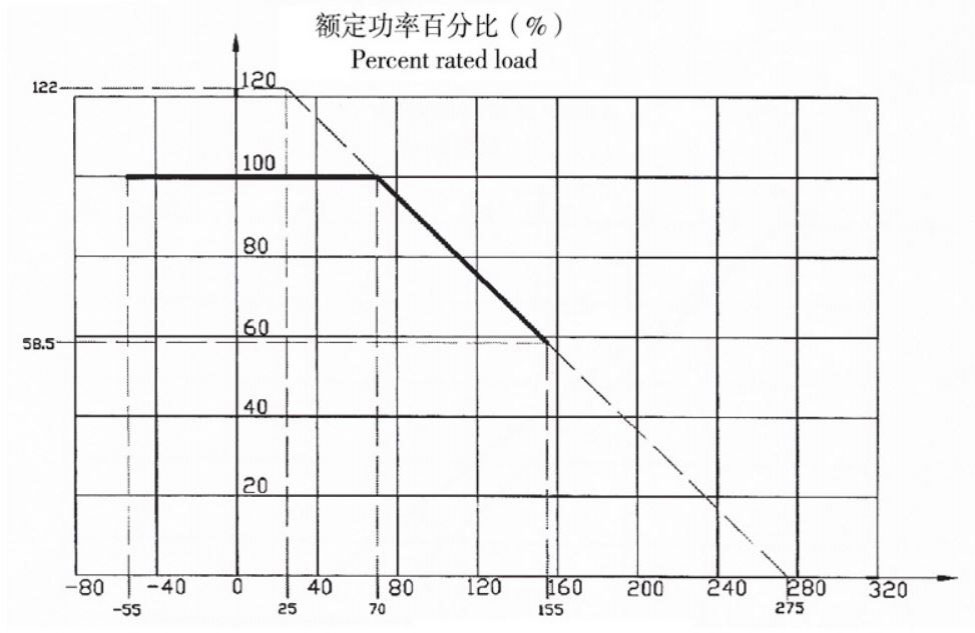

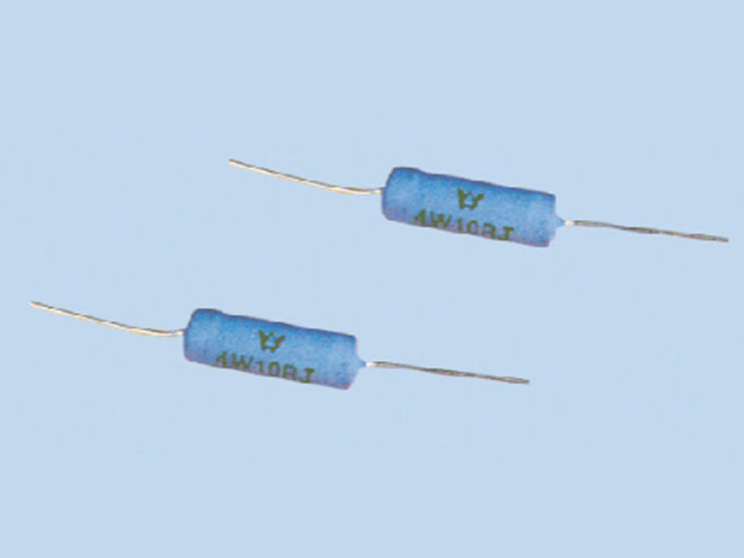

RX27-4HS / RX27-4HV

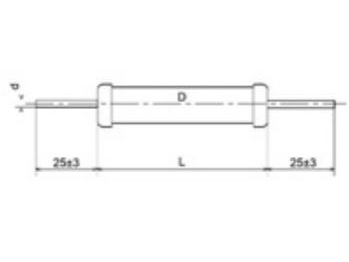

| Modelo | Potencia nominal (W) | Intervalo de resistencia( Ω) | Dimensiones (mm) | ||
| L | D | D | |||
| RX21-0.5 | 0.5 | 0.10-560 | 10±1 | 3.5±0.5 | 0.6 |
| RX21-(1) | (1) | 0.1-1k | 14 ±1 | 33 ±0.5 | 0.8 |
| RX21-2 | 2 | 0.15-5.1k | 16±1 | 6±1 | 0.8 |
| RX21-4 | 4 | 0.15-10k | 26 ±2 | 9±1 | 0.8 |
| RX21-8 | 8 | 0.15-33k | 3412 | 10 ±1 | 1 |
| RX2-（12） | (12) | 1-33k | 46 ±2 | 10 ±1 | 1 |
| RX2t-（15） | (15) | 1»39k | 52 ±2 | 10±1 | 1 |
Desviación máxima permitida de resistencia nominal: ±2%(G); ±5%(J); ±10%(K)
Las medidas entre paréntesis representan series especiales.

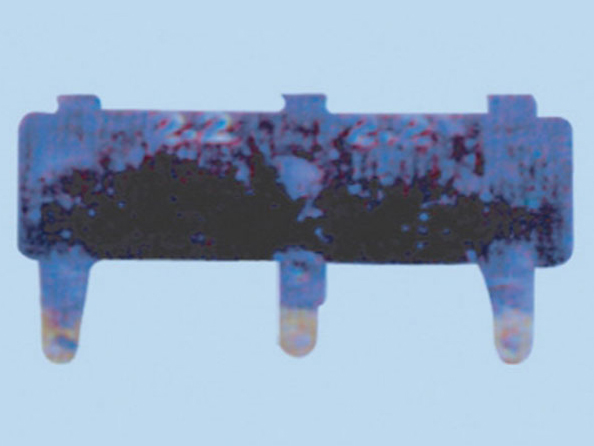

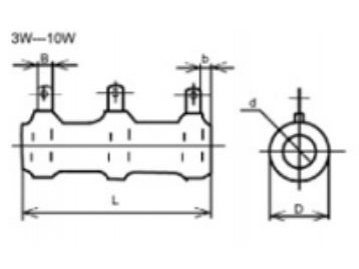

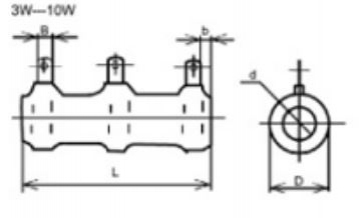

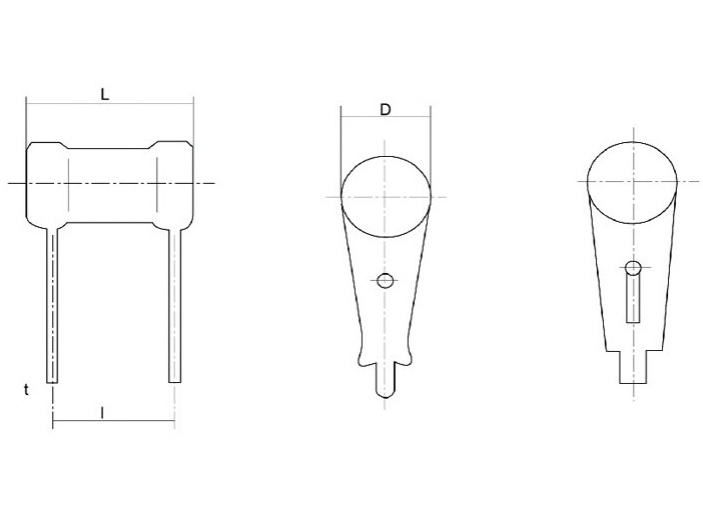

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | |||
| L | D | I | T | |||
| RX25-3 | 3 | 0.1-2k | 19±1 | 6±1 | 12±1 | 0.5 |
| RX25-5 | 5(6) | 0.1-5k | 24±1 | 9±1 | 6±1 | 0.5 |
Tolerancia del resistor: ±5%; ±10%

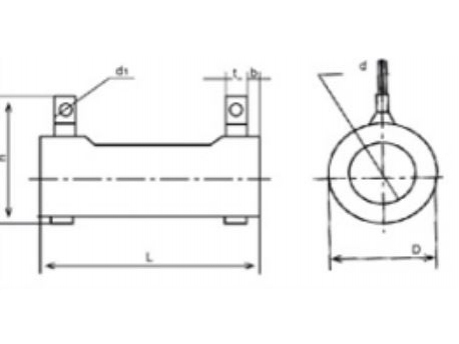

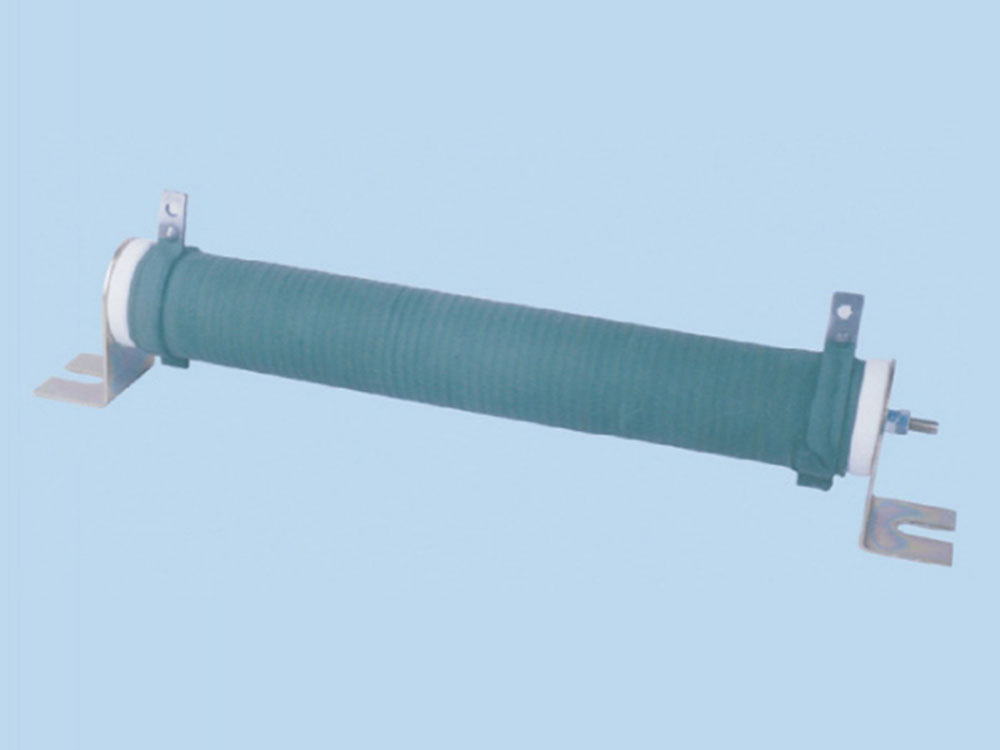

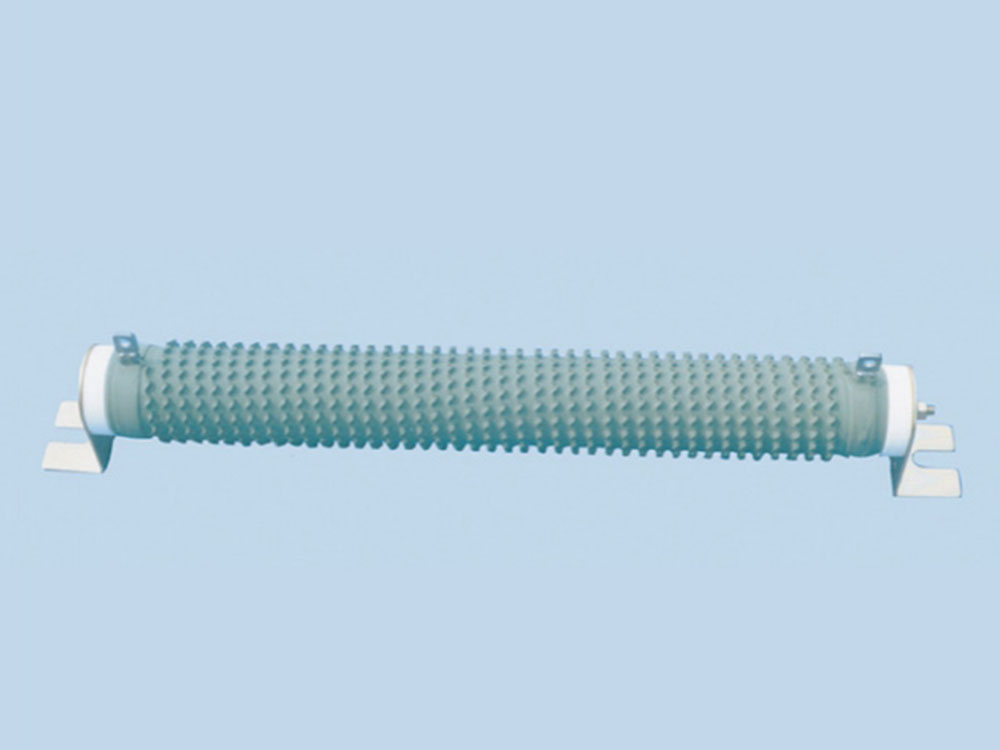

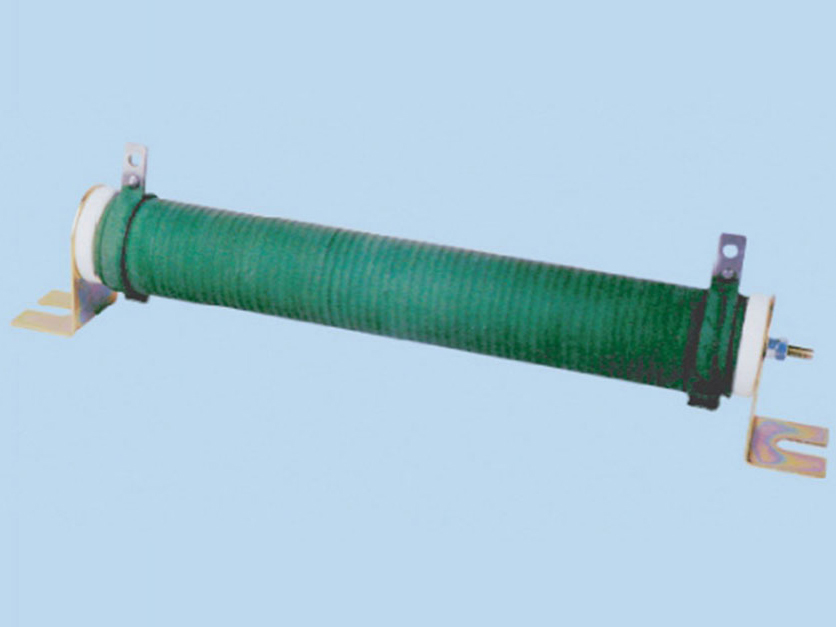

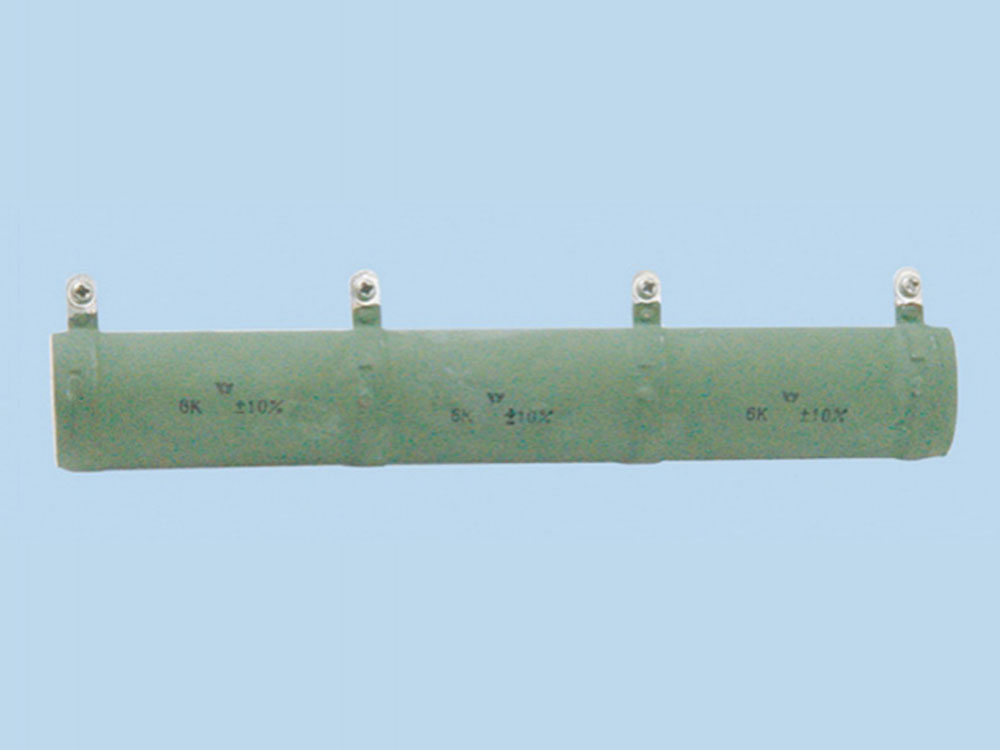

Modelos de resistencia bobinada cementada serie RX26
| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | ||||||
| L | D | H | B | D | D1 | T | |||
| RX26-30 RX26-80 | 30 | 0.1-1k | 80±1.5 | 17±2 | 36±2.5 | 35 ±0.8 | 8±0.5 | 2 | 5.4 |
| 80 | 0.1-1.5k | 91 ±2.4 | 29±3 | 46±3 | 4.5±1 | 20±1.1 | 2.5 | 8 | |
| RX26-100 | 100 | 0.5-2k | 140 ±3.2 | 29±3 | 46±3 | 4.5±1 | 20±1.1 | 2.5 | 8 |
| RX26-120 | 120 | 0.5-2.2k | 160 ±3.5 | 29±3 | 46±3 | 4.5 ±1 | 20±1.1 | 2.5 | 8 |
| RX26-150 | 150 | 0.5-4.3k | 195 ±3.5 | 29±3 | 46±3 | 4.5±1 | 18±1.1 | 2.5 | 8 |
| RX26-200 | 200 | 1-4.7k | 215 ±6 | 29±3 | 46±3 | 4.5±1 | 18±1.1 | 2.5 | 8 |
| RX26-2S0 | 250 | 1-6.1k | 303 ±6 | 29±3 | 46±3 | 4.5±1 | 18±1.1 | 2.5 | 8 |
| RX26-300 | 300 | 1.5-6.3k | 254±6 | 45±4 | 63±4 | 6±1 | 24 ±1.2 | 4.5 | 8 |
| RX26-400 | 400 | 1.5-6.8k | 330 ±6 | 45±4 | 63±4 | 6±1 | 24 ±1.2 | 4.5 | 8 |
| RX26-500 | 500 | 1.5-8.2k | 303 ±6 | 55±4 | 73±4 | 6±1 | 35±3 | 4.5 | 10 |
| RX26-600 | 600 | 1.5-9k | 300 ±6 | 60±4 | 73±4 | 6±1 | 35±3 | 4.5 | 10 |
| RX26-750 | 750 | 2-10k | 390 ±6 | 60±4 | 73±4 | 7±1 | 35±3 | 4.5 | 12 |
| RX26-1000 | 1000 | 5-12k | 500 ±6 | 70±4 | 80±4 | 7±1 | 40±5 | 5 | 12 |
Nota aclaratoria: las resistencias bobinadas cementadas pueden ser modificadas en cuestión de tamaño, forma y especificaciones.

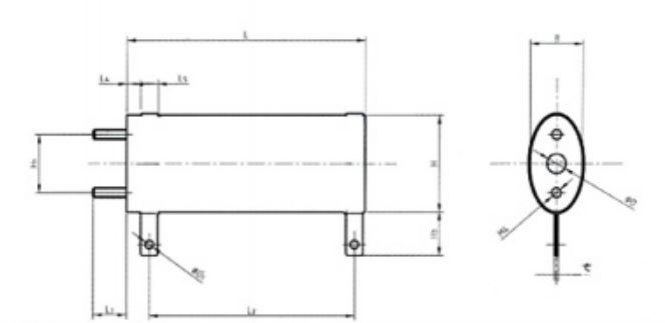

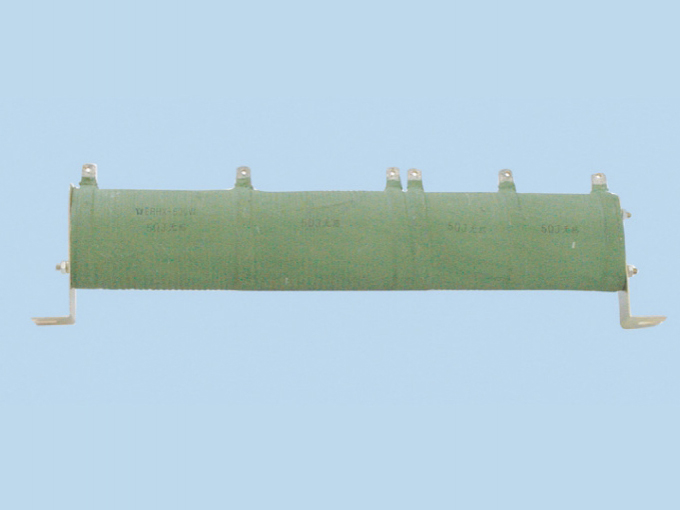

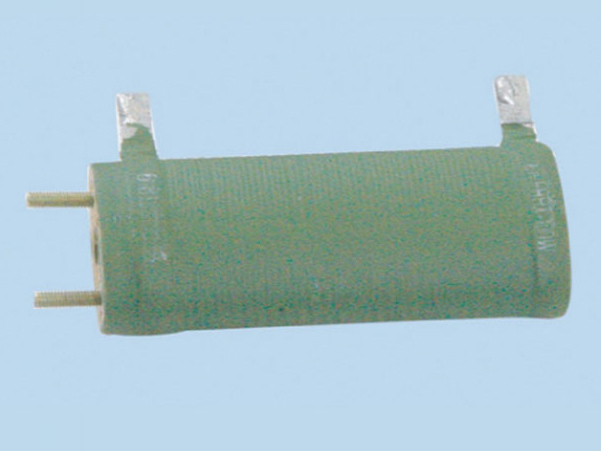

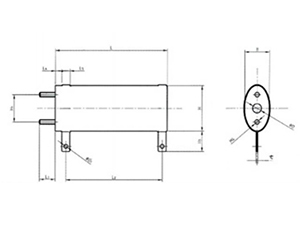

Modelos de resistencia bobinada cementada serie RXT
Desviación máxima permitida de resistencia nominal: ±5% (J) ±10% ( K)
Modelos de resistencia nominal: siendo principalmente el E12 y E24 de la serie IEC63.
Distintas modalidades de patillas, alambres de acero fino ondulado, y resistores de varias patillas son adaptables en función de las demandas de los clientes.
| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | |||||||||||
| L1 | L2 | L3 | L4 | L5 | H | H1 | H3 | B | D | D1 | t | |||
| RXT-20 | 30 | 0.1-1k | 60±2 | 49±2 | 12±1 | 5 | 5 | 40±1 | 22±1 | 16±1 | 22±1 | 8 | 3 | 1.2 |
| RXT-100 | 100 | 0.1-1.5k | 100±2 | 86±2 | 14 ±1 | 6 | 6 | 40±1 | 24±1 | 16±1 | 22±1 | 8 | 3.5 | 1.2 |
| RXT-300 | 300 | 0.5-3.6k | 300 ±2 | 280 ±2 | 16±1 | 10 | 10 | 56±1 | 36±1 | 18±1 | 28±1 | 18 | M3 | 2 |
Southern Group es líder en la fabricación de componentes electrónicos pasivos, y poseemos miles de máquinas bobinadoras para la producción de resistores, inductores y transformadores. Nuestra extensa selección de resistencias bobinadas posee múltiples modelos y series con distintas especificaciones a elegir. Si no encuentra lo que está buscando en nuestro catálogo, o tiene peticiones específicas, no dude en ponerse en contacto con nosotros y le proporcionaremos soluciones a medida.
